Lllamó un nuevo cliente a GEISCOL del sector agua potable porque su factura eléctrica venía con penalización por energía reactiva.

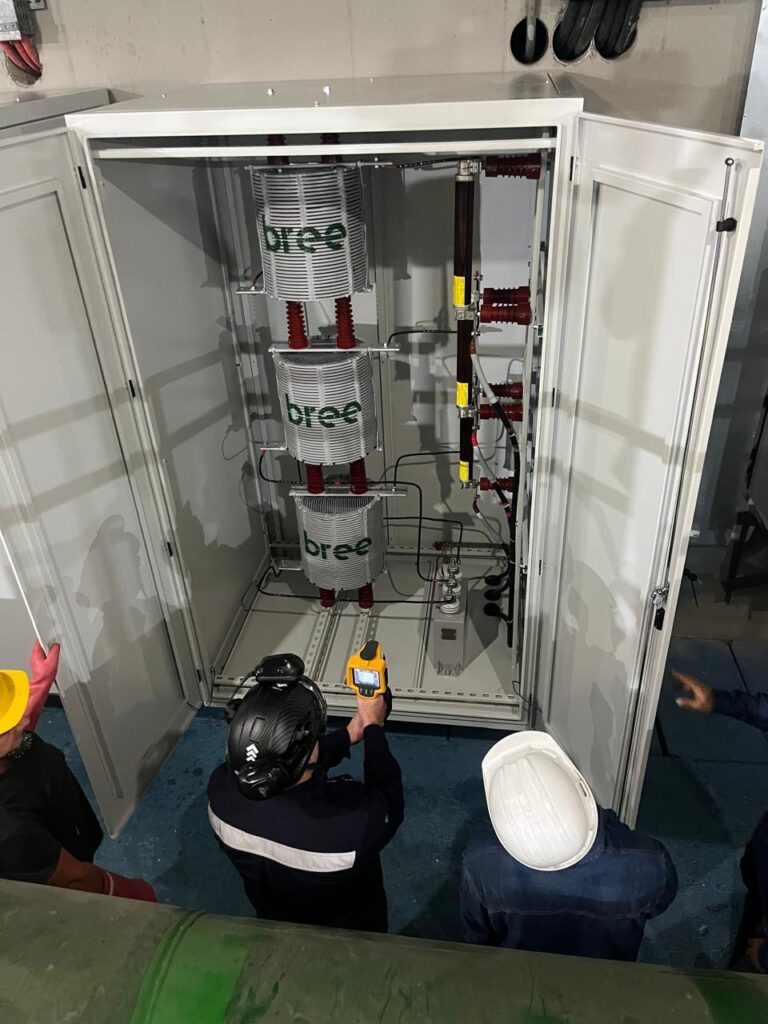

El reto: compensar en media tensión (4,16 kV) con seguridad y sin riesgos de resonancia. Implementamos un banco de capacitores/filtro detunado en MT, ejecutamos pruebas FAT/SAT y pusimos en servicio. El resultado superó lo esperado: además de eliminar la multa, liberamos corriente en los alimentadores, reduciendo pérdidas internas y liberando capacidad.
Ahorros logrados (según mediciones y la tabla de cálculo del proyecto):
- Penalización por reactiva evitada: *$ 1.200.000/mes*.
- Ahorro por *corriente liberada: *$ 4.647.429/mes**.
- Ahorro anual total estimado:* *$ 70.169.148*.
1. ¿Por qué todos hablan de “reactiva”?
Las distribuidoras de energía penalizan el consumo de energía reactiva cuando el factor de potencia (FP) cae por debajo de 0,90. Esa multa se ve en la factura y es el disparador típico.
Lo que no siempre se ve es que, al subir el FP, baja la corriente necesaria para entregar los mismos kW: disminuyen pérdidas I²R y se libera capacidad en cables/transformadores. Muchas veces ese ahorro por corriente liberada es mayor que la multa evitada.
2. El caso AMB, en simple
- Problema: FP por debajo de 0,90 → multa mensual visible en la factura.
- Intervención: banco de capacitores detunado en MT (4,16 kV) + pruebas y puesta en servicio segura.
- Resultado: FP objetivo 0,99–1,00; sin penalización y menor corriente para la misma potencia activa.
3. ¿Cómo se “libera” corriente al corregir FP?
Para una carga trifásica:
I = P / (√3 · V · FP)
Aplicado al caso real (datos medidos): V = 4.050 V, P = 3.500.000 W, FP antes = 0,88 y FP después = 0,927.
Antes = P / (√3·V·FP_antes)
Después = P / (√3·V·FP_después)
Corriente liberada ΔI ≈ *1,75 A* (coincide con la tabla).
Potencia de pérdidas evitada (aprox.) se reduce en proporción a I²; el cálculo económico arroja $ 4.647.429/mes por corriente liberada y $ 55.769.156/año.
En este proyecto solo instalamos bancos de capacitores en MT (condensadores).
4. Metodología usada por GEISCOL
a. Medición: V, A, FP antes/después por circuito o equipo.
b. Cálculo:
- Corriente antes/después con la fórmula trifásica.
- Pérdidas I²R estimadas en conductores/transformadores representativos (R por tramo y horas de operación).
- Conversión a COP con la tarifa vigente.
c. Validación: contraste con registros de demanda/energía del medidor y verificación en sitio (termografías, temperaturas de devanados, etc.).
En AMB, el beneficio estimado por corriente liberada ($ 5,8 millones/mes) multiplica la multa evitada por reactiva ($ 1,2 millones/mes).
5. Beneficios técnicos que siente Operación & Mantenimiento
- Menor calentamiento en barras, cables, transformadores y motores (menos pérdidas *I²R*).
- Capacidad disponible para crecer sin cambiar cables o transformadores.
- Tensión más estable y operación más confiable.
6. Recomendaciones prácticas para cualquier planta
- Apuntar a FP ≥ 0,99 (o 1,00 cuando la operación sea estable y con filtros adecuados).
- Usar bancos detunados para protegerse de armónicos y resonancias.
- Medir V, A y FP por cada circuito significativo; actualizar la tabla de ahorro trimestralmente.
- Hacer termografía post‑puesta en servicio y a los 30/90 días (criterio: ΔT ≤ 10–15 °C entre elementos equivalentes).
7. ¿Te gustaría saber tu ahorro real?
Deja de pensar solo en la multa: al llevar el FP a **0,99–1,00, la corriente liberada puede representar más dinero que la penalización. En este caso, el beneficio mensual total es $ 5.847.429 y anual $ 70.169.148.
